Πάνελ Bailey Steel Bridge

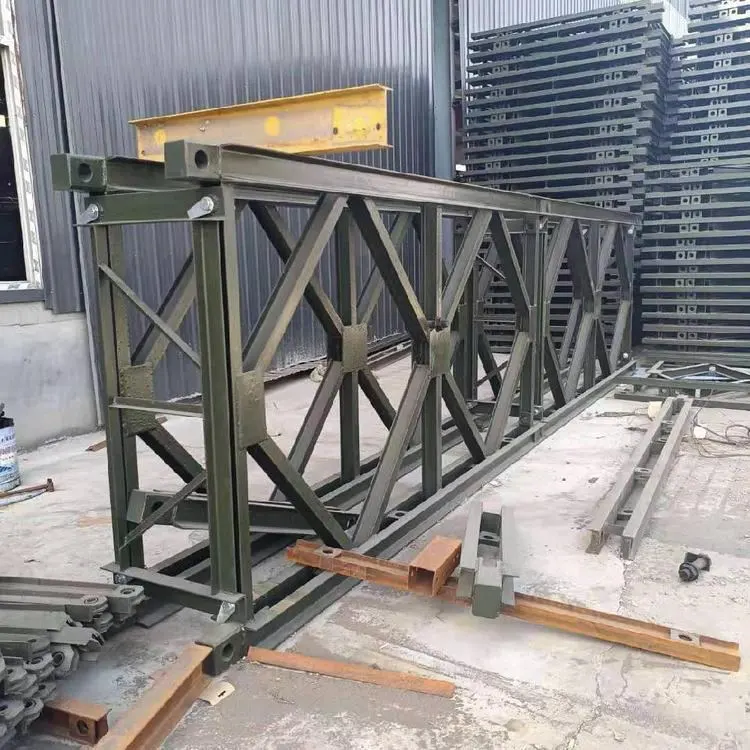

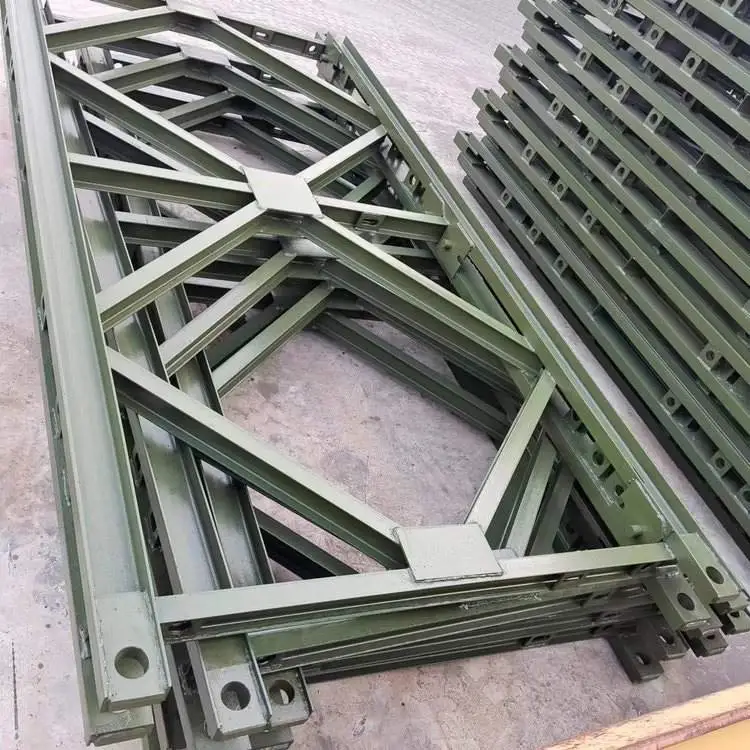

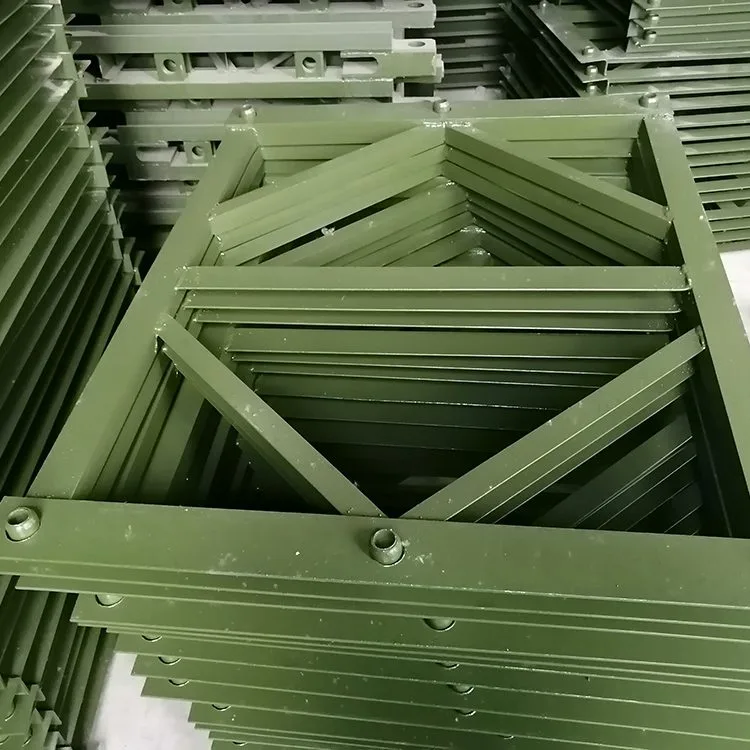

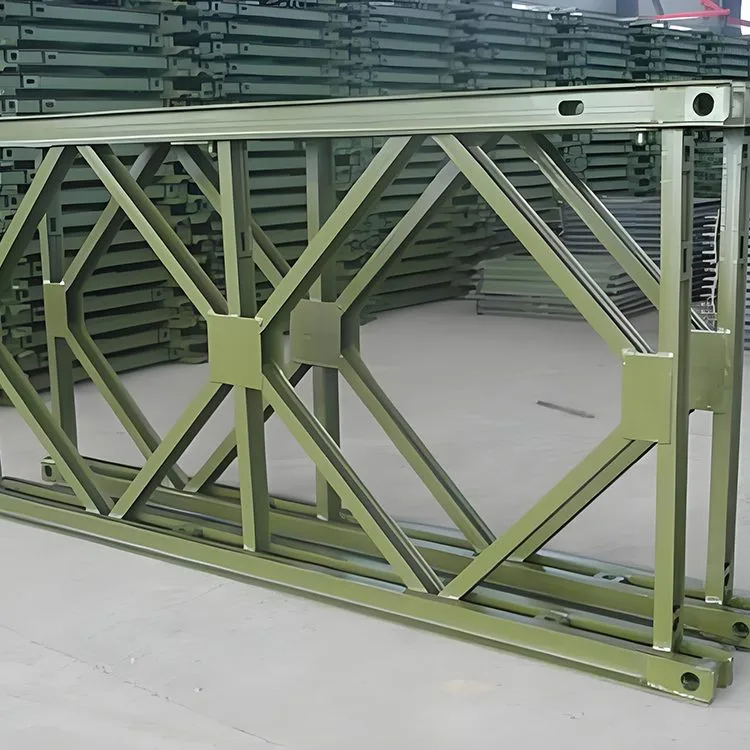

Το πάνελ Bailey Steel Bridge συγκολλάται συνήθως με άνω και κάτω χορδές, κάθετα εξαρτήματα και διαγώνια εξαρτήματα. Στην κορυφή των άνω και κάτω χορδών, υπάρχουν αρσενικές και θηλυκές συνδέσεις, συνήθως εξοπλισμένες με οπές καρφίτσας για τη σύνδεση των βραχιόνων. Κάθε χορδή αποτελείται από δύο χάλυβες Νο. 10 καναλιών που συνδέονται πλάτη με πλάτη. Η κάτω χορδή έχει συνήθως πολλές χαλύβδινες πλάκες με στρογγυλές οπές συγκολλημένες πάνω τους. Οι οπές των μπουλονιών βρίσκονται μέσα στις άνω και κάτω χορδές και χρησιμοποιούνται για τη σύνδεση των ενισχυτικών χορδών και του δοκού διπλής στρώσης. Υπάρχουν τέσσερις οπές για μπουλόνια στο εσωτερικό της άνω χορδής, οι οποίες χρησιμοποιούνται για τη σύνδεση του πλαισίου στήριξης. Οι δύο οπές στη μέση χρησιμοποιούνται για τη σύνδεση διπλών ή περισσότερων σειρών ζευκτών στην ίδια διατομή και οι δύο οπές στα δύο άκρα χρησιμοποιούνται για τη σύνδεση των διατομών. Όταν χρησιμοποιούνται πολλαπλές σειρές τμημάτων γέφυρας Bailey ως δοκοί ή κολώνες, χρησιμοποιούνται πλαίσια στήριξης για την ενίσχυση των αρμών μεταξύ των άνω και κάτω τμημάτων. Κατά τη διαδικασία κατασκευής, η στεγανότητα των μπουλονιών σε κάθε τμήμα της γέφυρας Bailey, η κατάσταση διάβρωσης των εξαρτημάτων και η στεγανότητα των ακίδων θα πρέπει να επιθεωρούνται εβδομαδιαίως και να γίνονται προσαρμογές όπως απαιτείται.

Αφού επεκταθούν και συνδεθούν τα πάνελ Bailey Steel Bridge, μπορούν να τοποθετηθούν οριζόντια ή κάθετα ως δοκοί ή κολώνες. Σύμφωνα με τις διαφορετικές μεθόδους συναρμολόγησης, υπάρχουν δύο τύποι: κολώνες πλαισίου και κολώνες πύργου. Όταν τρεις ή τέσσερις πλάκες ζευκτών τοποθετούνται παράλληλα και συνδέονται μέσω πλαισίων στήριξης, η διαμορφωμένη στήλη είναι μια στήλη πλαισίου. Όταν τέσσερα πάνελ ζευκτών τοποθετούνται σε γωνία 90 μοιρών μεταξύ τους και συνδέονται μέσω γωνιακών στηρίξεων και πλαισίων στήριξης, η στήλη που προκύπτει είναι μια στήλη πύργου.

Σενάρια εφαρμογής

Το πάνελ γέφυρας Bailey Steel μπορεί να χρησιμοποιηθεί για γέφυρες αυτοκινητόδρομων, συγκροτήματα γερανογέφυρων, δοκούς οδήγησης, μηχανές ανέγερσης γεφυρών, πλατφόρμες ανάρτησης κ.λπ. Το άνοιγμα και το ύψος της στήλης είναι ρυθμιζόμενα ώστε να προσαρμόζονται σε διαφορετικές θέσεις εργασίας. Εφαρμόζεται ευρέως σε κατασκευαστικά έργα όπως αυτοκινητόδρομοι, σιδηρόδρομοι, δημοτικά έργα, κτίρια και εξοικονόμηση νερού, καθώς και στην ανέλκυση και μετακίνηση προκατασκευασμένων εξαρτημάτων σε χώρους αποθήκευσης κατασκευής γεφυρών και στη μεταφορά μεγάλων δοκών δίπλα στις προβλήτες γεφυρών.
